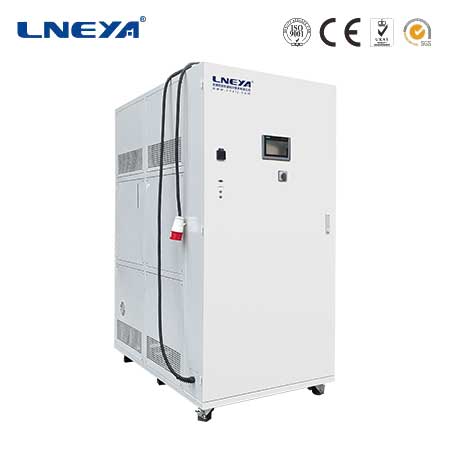

SUNDI -60℃~250℃

制冷加熱動態控溫系統 制冷加熱控溫系統

加熱功率2.5KW~60KW
導熱介質溫控精度±0.5℃
反應物料溫控精度±1℃
制冷劑R-404A/R23
壓縮機日立、泰康、谷輪、松洋、卡萊爾等
重量205KG~1580KG

控溫系統結構設計原理和功能優勢

高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現 -80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫；
采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫度。膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

型號		SUNDI-625 SUNDI-625W	SUNDI-635 SUNDI-635W	SUNDI-655 SUNDI-655W	SUNDI-675 SUNDI-675W	SUNDI-6A10 SUNDI-6A10W	SUNDI-6A15W	SUNDI-6A25W	SUNDI-6A38W	SUNDI-6A60W
介質溫度范圍		-60℃～+250℃
控制系統		前饋PID ,無模型自建樹算法，PLC控制器
溫控模式選擇		物料溫度控制與設備出口溫度控制模式可自由選擇
溫差控制		設備出口溫度與反應物料溫度的溫差可控制、可設定
通信協議		MODBUS RTU 協議 ?RS 485接口，以太網接口
外接入溫度反饋		PT100或4～20mA或通信給定（默認PT100)
溫度反饋		設備導熱介質 進口溫度、出口溫度、反應器物料溫度（外接溫度傳感器）三點溫度
導熱介質溫控精度		±0.5℃
反應物料溫控精度		±1℃
加熱功率 kW		2.5	3.5	5.5	7.5	10	15	25	38	60
制冷量?kW?	250℃	2.5	3.5	5.5	7.5	10	15	25	38	60
制冷量?kW?	-55℃	0.25	0.5	0.75	0.9	1.5	2.8	6	8	11
流量/壓力 MAX L/min bar		20	35	35	50	60	110	150	200	250
流量/壓力 MAX L/min bar		1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	2.5
循環泵		磁力驅動泵
壓縮機		日立、泰康、谷輪、松洋、卡萊爾等壓縮機
操作面板		7英寸彩色觸摸屏，溫度曲線顯示、記錄
安全防護		具有自我診斷功能；冷凍機過載保護；高低壓保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A/R23?
接口尺寸		ZG1/2	ZG3/4	ZG3/4	ZG1	ZG1	ZG1	DN32	DN40	DN50
水冷型 W 溫度 20度		1100L/H 1.5bar~4bar ZG1/2	2000L/H 1.5bar~4bar ZG3/4	2300L/H 1.5bar~4bar ZG3/4	2600L/H 1.5bar~4bar ZG3/4	3300L/H 1.5bar~4bar ZG1	4000L/H 1.5bar~4bar ZG1 1/4	8.5m3/H 1.5bar~4bar DN40	14m3/H 1.5bar~4bar DN50	20m3/H 1.5bar~4bar DN65
外型尺寸 cm		5570175	5570175	5570175	6585185	6585185	80120185	150100185	200145205	200145205
重量kg		205	225	300	340	380	380	980	1350	1580
電源 380V 50HZ		5kW	10kW	12kW	18kW	22kW	28kW	56kW	73kW	110kW
選配電源		非標準電源需定制
選配		加熱功率25kW以內sundi系列可選配介質控溫精度士0.1℃，物料控溫精度±0.1℃
